反应器内构件怎么选型？楔形丝网内构件完整技术指南

技术文章 · 油气 / 炼化 · 作者：Trislot 特事勒工程团队

一句话概括：反应器内构件的选型，核心是先确定反应器的流型（轴向流、径向流或鼓泡床），再据此匹配各部件（催化剂支撑格栅、扇形件、中心管、进料分布器、出料收集器等）的缝隙开度、材质与结构载荷——缝隙决定能否留住催化剂，材质决定能否耐受介质与温度，载荷计算决定结构是否可靠。本文用真实工程参数，讲清每一步怎么选。

在炼油与石化装置里，反应器内构件（Reactor Internals）是一类看不见却至关重要的部件。它的作用是支撑催化剂床层、均匀分布物料流、并防止昂贵的催化剂随物料流失。一旦内构件失效，轻则催化剂跑损、压降异常，重则被迫停车检修——代价远超内构件本身的价格。

正因如此，反应器内构件是"楔形丝网（约翰逊网）"技术中要求很高的应用之一。下面我们系统讲讲怎么选。

第一步：先判断反应器的流型

选型的第一件事，不是挑产品，而是确认你的反应器属于哪种流型。这决定了后续所有部件的形态。楔形丝网内构件主要用于三类反应器：

轴向流反应器（Axial Flow）：物料从上到下穿过催化剂床层。是加氢处理、加氢裂化等最常见的形式。
径向流反应器（Radial Flow）：物料从反应器外侧流向中心（或反向），常见于连续催化重整（CCR）等。
鼓泡床反应器（Bubble Column）：催化剂在反应器内自由流动，靠绕丝滤管（slot tube）留住催化剂。

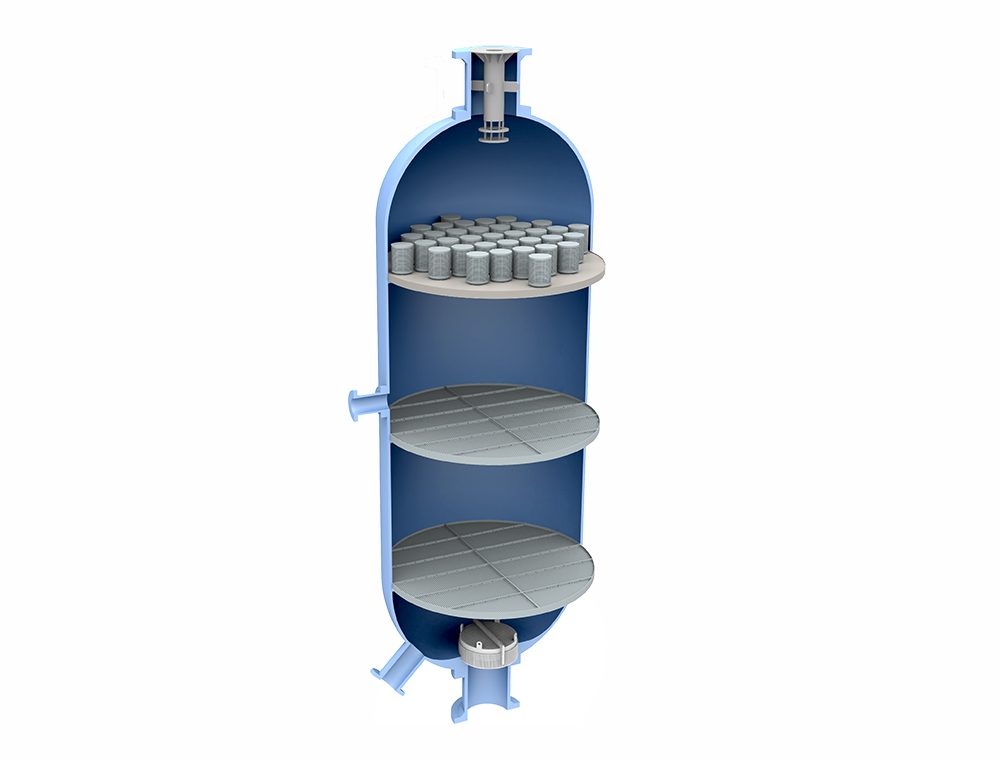

Trislot 轴向流反应器内构件剖视图：进料分布器、过滤元件与催化剂支撑格栅的布置 — 轴向流反应器内构件的典型布置：顶部进料分布器、上层过滤元件、下层催化剂支撑格栅与底部出料收集器

第二步：轴向流反应器内构件怎么选

轴向流内构件的核心任务，是在整个反应器直径/长度范围内安全地留住催化剂。常用材质为不锈钢 AISI 304 / 304L / 316L / 321 / 347，且所有内件都需设计成能通过反应器人孔（manway）进出。主要部件包括：

① 催化剂支撑格栅（Support Grid）

带或不带附加支撑梁的焊接平面筛板，用于直接支撑并留住催化剂介质，同时作为防止催化剂经出口流失的安全筛。关键点是按计算的设计载荷设计（包含床层重量 + 通过催化剂/树脂床的压降），并分段制造以通过人孔。

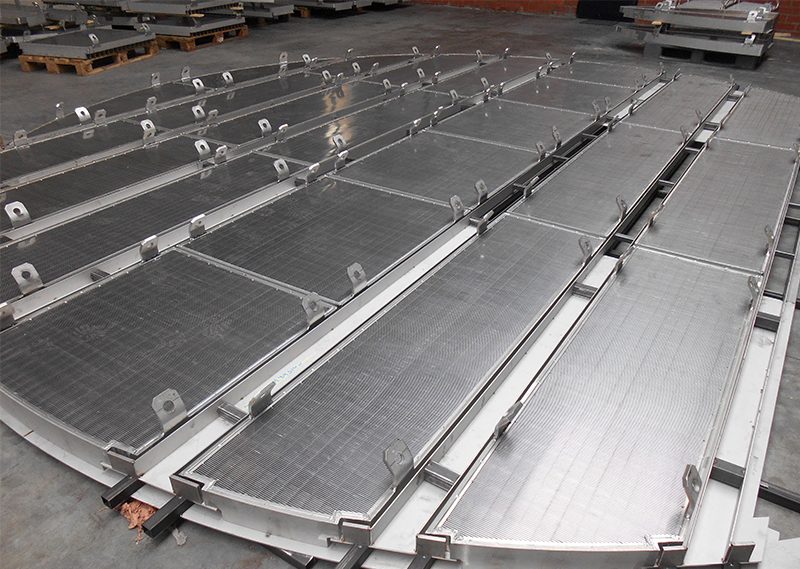

Trislot 楔形丝网催化剂支撑格栅：分段焊接平面筛板，配支撑梁与吊耳 — 大型催化剂支撑格栅（分段制造，配支撑梁）——按床层重量与压降的设计载荷计算

② 进料分布器（Inlet Distributor）

由楔形丝网或平板制成，用于把物料均匀分布到催化剂床层上表面。常见缝隙开度 0.5 – 1.5 mm，设计随工艺许可商（Process Licensor）不同而变化。

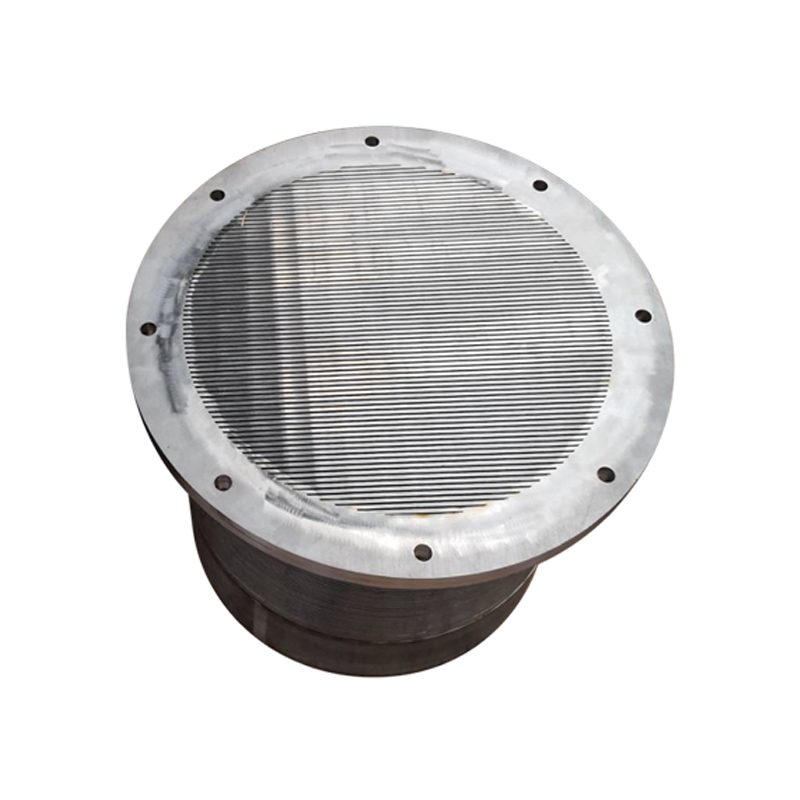

Trislot 楔形丝网进料分布器：圆形筛面用于均匀分布反应器进料 — 进料分布器——将物料均匀分布到催化剂床层上表面

③ 出料收集器 / 底部篮筐（Outlet Collector）

带或不带顶部筛面的圆柱形筛，用于直接留住介质，并防止催化剂经出口喷嘴流失，同样按设计载荷计算。

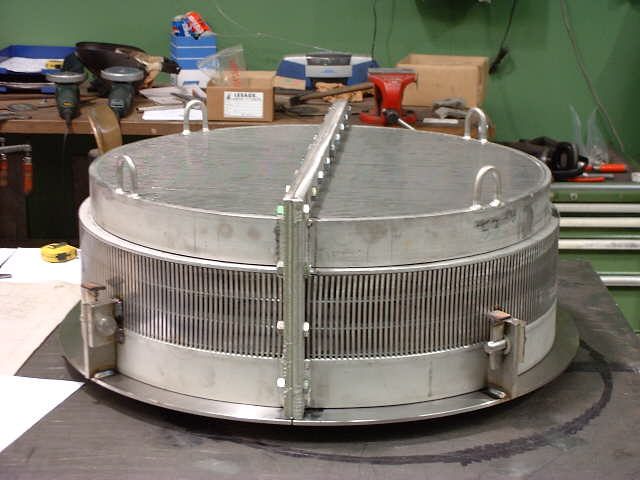

Trislot 楔形丝网出料收集器/底部篮筐：防止催化剂经出口流失 — 出料收集器（底部篮筐）——直接留住介质、防止催化剂经出口喷嘴流失

④ 过滤元件（Filter Elements）

布置在上层催化剂床顶部的一组圆柱形筛，用于收集金属杂质或结垢，避免上层催化剂床顶面结垢堵塞，同时增大有效表面积、延长床层寿命。

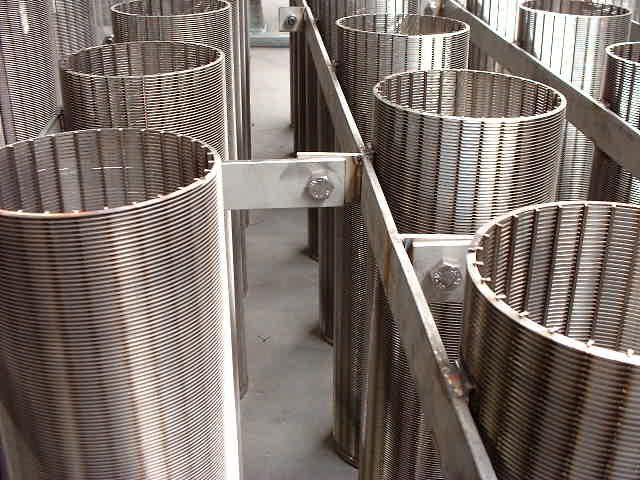

Trislot 楔形丝网过滤元件：布置在催化剂床顶部收集金属杂质与结垢 — 过滤元件——收集金属杂质与结垢，保护上层催化剂床

第三步：径向流反应器内构件怎么选

径向流内构件的特点是高流通量、低压降，通常由两层同心筛组成环形空间，容纳静止或流动的催化剂。常用材质为 AISI 316L、321/321H、Inconel。主要部件包括：

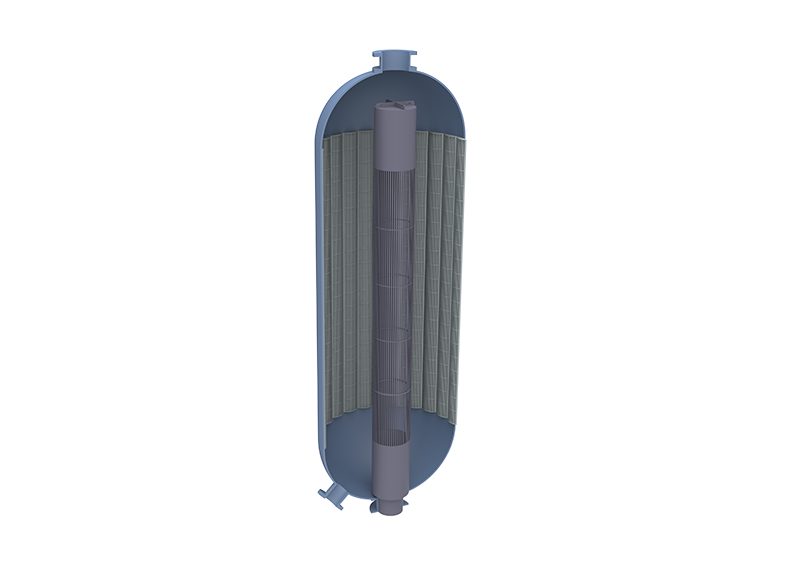

Trislot 径向流反应器内构件剖视图：扇形件与中心管组成的环形催化剂空间 — 径向流反应器内构件：扇形件（外层）与中心管（内层）组成环形催化剂空间

① 扇形件（Scallops）

D 形截面的筛（楔形丝网或冲孔板制成），布置在反应器壁四周、由膨胀环固定。比传统外篮筐提供更大的表面积；单件独立安装、检修更快，许多炼厂会常备备件用于紧急停车。

② 中心管（Centrepipe）

缠绕在坚固冲孔管外的大型圆柱筛，缝隙沿轴向走向，形成平滑界面，减少对昂贵催化剂的磨蚀、降低细粉产生。常见缝隙开度 约 0.61 mm（随工艺许可商而变化），冲孔缝常见 1.02 × 12.57 mm，按包含床层载荷与压降的设计载荷计算。

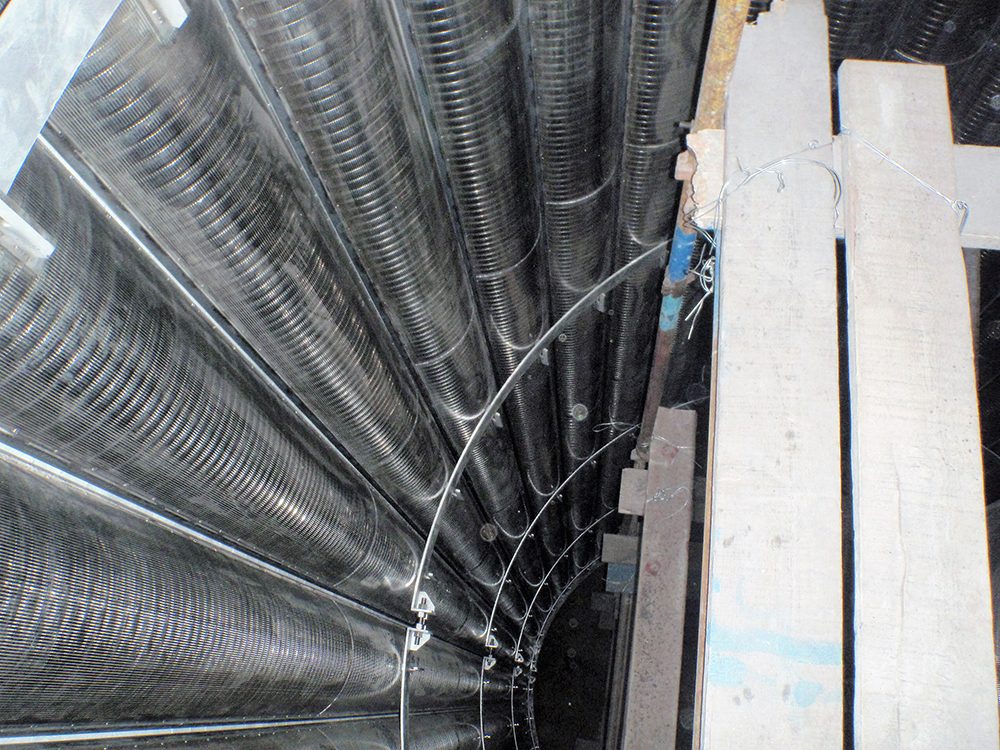

Trislot 径向流反应器内构件：扇形件与中心管在反应器内的排布 — 径向流内构件在反应器内就位：扇形件沿壁排布，中心管居中

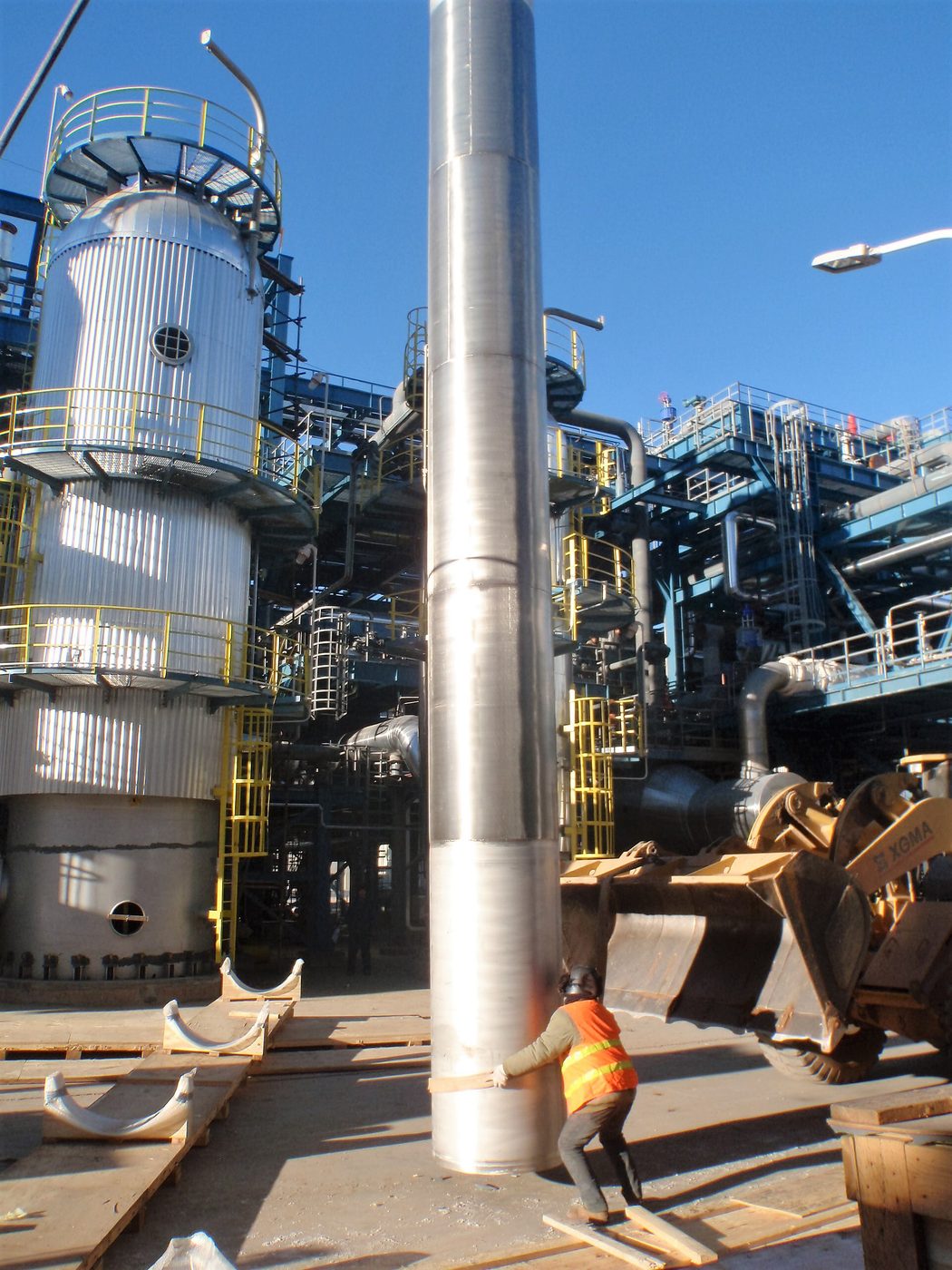

Trislot 楔形丝网中心管：缝隙约0.61mm，轴向走向减少催化剂磨蚀 — 中心管细节——楔形丝缝隙沿轴向走向，平滑界面减少催化剂磨蚀

第四步：别忽略进料过滤（Feedstock Filtration）

除了反应器内部，进料过滤同样关键。楔形丝网滤芯（如烛式滤芯）用于去除来自酸性水、反应器进料、加氢裂化进料中的焦粒、结垢锈蚀等杂质——这些杂质若进入床层，会造成催化剂结垢。

其工作原理巧妙利用了楔形丝网的特性：过滤时固体沉积在光滑表面形成"滤饼"，滤饼本身又成为拦截更细颗粒的额外过滤层；反洗时只需反向流动，滤饼即从表面脱落——而漏过的细粉不会卡在锥形缝隙里。

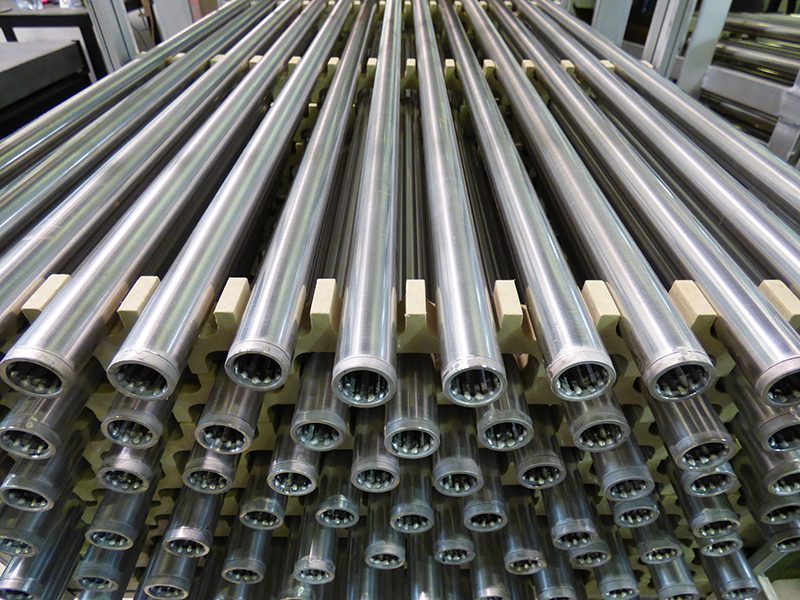

Trislot 进料过滤楔形丝网滤芯：去除进料中的焦粒与结垢，可反洗 — 进料过滤滤芯——去除进料中的焦粒与结垢，V形缝隙便于反洗

选型要点总结

把上面几步归纳成一张选型逻辑：

定流型 → 轴向流 / 径向流 / 鼓泡床；
配部件 → 支撑格栅、分布器、收集器、扇形件、中心管……对应流型选择；
定缝隙 → 由催化剂粒径决定（防流失），并参考工艺许可商要求（如中心管约 0.61mm、分布器 0.5–1.5mm）；
选材质 → 由介质腐蚀性与温度决定，从 316L、321 到超级双相、Inconel、Hastelloy；
算载荷 → 支撑格栅、收集器、中心管都需按床层重量 + 压降的设计载荷计算结构强度。

这五步里，缝隙、材质、结构载荷三者必须一起权衡——这也是为什么反应器内构件不能"照目录选标准件"，而需要工程师按具体反应器工况定制。

为什么工程能力是真正的门槛

在炼化关键装置里，维护成本与失效风险都需尽可能降低。楔形丝网内构件相比传统编织网，优势在于：强焊接的自支撑结构（编织网在换催化剂时易撕裂）、V形缝隙的抗堵塞表面、以及更长的维护周期与更低更换成本。

而要把这些优势真正落地到一台具体反应器上，靠的是工程设计、材质把控、以及出厂前的实物模拟装配（mock-up）与完整的质量文档（图纸审批、设计计算、材质证书、缝隙检测报告、PMI、渗透探伤等）。这正是专业反应器内构件供应商与普通丝网厂家的分野。

有反应器内构件选型需求？

把反应器工况（流型、介质、温度、催化剂粒径、接口尺寸）告诉我们，Trislot 特事勒工程团队将为您评估。中国主体位于上海，可本地对接、生产与实地考察。

立即联系我们

注：本文所涉缝隙开度、材质等参数引自 Trislot 官方《Screens for the oil & gas industry》产品手册，具体数值以实际工况与工程确认为准。
